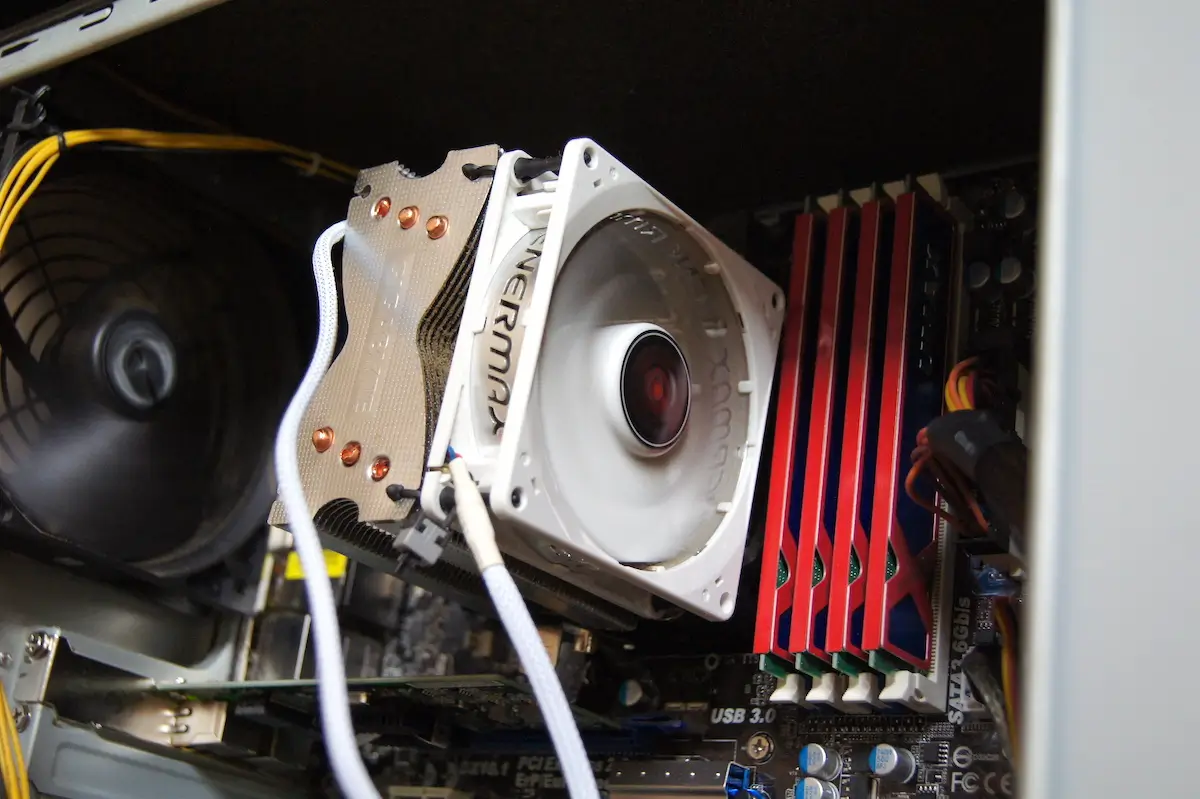

写真は2012年の自作PC（ASRock Z68 Pro3-M）
このページはAMDのプロセッサー用ソケットAM4について書いてあります。
最新のソケットはAM5です。こちらをご覧ください。
この記事は 2023年3月に書き起こしています。状況の変わっている話も含みますがお含み置きください。
AMD ソケット AM4 (Socket AM4)とは
AMD「ソケット AM4」は、AMDのプロセッサー(CPU)ソケットの名称。
2016年9月に導入され、それ以前にあったAM3+、FM2+、FS1b というソケットから AM4 という単一のプラットフォームに置き換えられました。
今後はソケット AM5へ徐々に切り替わります。
ソケット毎のピン数、互換性
Socket FS1b : 721pin(AM1プラットフォームのソケット)
Socket AM3+ : 962pin
Socket FM2+ : 906pin
Socket AM4 1331pin [PGA (Pin Grid Array)]
Socket AM5 1718pin [LGA (Land Grid Array)]
ソケット間に互換性はありません。
ex.ソケットAM4用のCPUをソケットAM5にさしても動作しません。
そもそもで言えば、ソケットAM4はピンを差し込みますが(CPUにピンが出ている)、AM5にはピンがなくランドと呼ばれる接点になります。
AMD Chipsets(チップセット) 500シリーズ
ソケット AM4対応チップセットとしては、300シリーズ、400シリーズと続く3世代目になる500シリーズ。
これを書いている2023年3月現在、ソケット AM5 対応の チップセット 600シリーズが発売されています。
ソケットAM5 対応のCPUは、Ryzen 5 7600X BOX の約33,000円からとなります。また、メモリもDDR5となり、こちらも値がはります。
コンピューターにパワーを求める向きには、ソケット AM5 対応のチップセット 600シリーズが気になるでしょうが、このページでは、廉価にパソコンを組み立てたい、買いたい向けの内容でまとめます。自分が組み立てる予定のPCがコスパ良く安くというだけです。
AMDのチップセットには、X999、B999、A999と、Xから始まるもの、Bから始まるもの、Aから始まるものとがあります。
Xはハイエンド、全部入り、ゴージャス。
Bはスタンダード。
Aは必要最低限な仕様となっています。
（何がスタンダード、何が必要最低限かはPCに求めるもので変わります）
チップセット 500シリーズでは、
X570
B550
A520
がラインナップされています。
予算があってパソコンにお金をかけることを厭わないのであれば、チップセットにX670E のマザーボードを買い、ソケット AM5のパワフルなCPUを買うのが宜しいです。
実際のところ、後からスペックアップすることを考えるよりは、買い替えた方が間違いはありません。
組み合わせるCPU、メモリ、グラボにあったチップセットを選ぶのが無難です。
それぞれのチップセットの仕様を見ていきます。
PCIe(PCI-Express) グラフィックスとNVMeのサポート
PCIeは、PCI-Expressの略名称。
PCI-Expressは、CPUやチップセットが他のデバイス – グラフィックスボード(グラボ、GPU)やストレージ(m2、SSD等)、その他（サウンドカード等）とデータをやり取りする通路。
以下の値は、「ダイレクト・プロセッサー PCIe」です。
AMD公式 – AMD ソケット AM4 チップセット 仕様
「ダイレクト・プロセッサー PCIe」の説明が見当たらないのですが、CPUから直結するPCIeという理解、PCIeはチップセット側からも出ています。
ブロック図を見ると、グラフィックやNVMeはCPUから直接出ていて、チップセットを経由していないように見えるのですが、マザーボードの仕様と照らしてみるしかありません。
仕様・比較
グラフィックスとはその名の通り、GPU(Graphics Processing Unit)ボードの接続スペック。
グラフィックボード/ビデオカードは、PCIeスロットと呼ばれるところに刺します。
1×16/ 2×8は、16レーンが1つ or 8レーンが2つの組み合わせ。
レーンは、PCIeの通信経路の1組で、複数を束ねて大量のデータを通信するようになります。
1レーンの通信速度は世代で異なります。
PCIe®4.0：16Gbps
PCIe®3.0：8Gbps
スペック的には以下になります。
| グラフィックス仕様 | NVMe レーン数 | PCIe®世代 | |
| X570 | (1×16 or 2×8) 256Gbps x1 or 128Gbps x2 | 1×4 | PCIe®4.0 |
| B550 | (1×16 or 2×8) 256Gbps x1 or 128Gbps x2 | 1×4 | PCIe®4.0 |
| A520 | (1×16) 128Gbps x1 | 1×4 | PCIe®3.0 |
ただし、Radeon グラフィックスを備えたCPU(A シリーズと Ryzen プロセッサー)では、グラフィックボード/ビデオカードが 1×8 PCIe®3.0に制限されます。
NVMe は、ストレージ用 データ伝送量 – 仕様・比較
NVMe(Non-Volatile Memory Express)とは、(フラッシュ)ストレージのために最適化された通信プロトコルの名称です。
ちなみに、M.2は、SSDの接続端子について定めた規格の名称。
仕様は「1×4」となってますが、対応するPCIe®世代から、以下のようになります。
これは、チップセットの仕様で、マザーボード側で2つ目のM.2を用意することもあります。
| NVMe | |
| X570 | 64Gbps(8000MB/s) x1 |
| B550 | 64Gbps(8000MB/s) x1 |
| A520 | 32Gbps(4000MB/s) x1 |
bps(bits per second)は、1秒間の伝送レートで、ビット数。
G=ギガ、M=メガは、B=バイト、情報の単位。
bit(ビット)は2進数の1桁。1Byte(バイト)は8ビットとなっています。
1Gbpsは、1000Mbpsなので、64Gbpsは、64000Mbps=(64000/8)=8000MB/sが上限となります。
PCIe®レーン 数 – 仕様・比較
| 合計/使用可能 | PCIe®世代 | |
| X570 | 44/36 | PCIe®4.0 |
| B550 | 38/30 | PCIe®3.0 |
| A520 | 34/26 | PCIe®3.0 |
B550では、グラフィックスとNVMeのみPCIe®4.0になります。
「使用可能な PCIe レーン」 は、Ryzen プロセッサーと同時に使用できるチップセットとプロセッサーからのグラフィックス、NVMe、および GPP PCIe® レーンの合計として定義されてます。
GPP(General Purpose Port) は、汎用ポートといったもの。
マザーボード側で2つ目のM.2を用意するような場合、このGPPが使われることになるので、PCIe®世代が適用されます。
USB数、SATAポート数 – 仕様・比較
| 合計USB | USB 3.2 Gen2 | SATAポート | |
| X570 | 16 | 12 | 14 |
| B550 | 14 | 6 | 8 |
| A520 | 13 | 5 | 6 |
USBはキーボードとマウス、スピーカーとかが繋げればいいのですが、人によっては、沢山欲しいという人もいます。
昔はCOMポート(RS-232C)と呼ばれるシリアル（信号）ポートがあって、モデムとか繋いでました。
ちょっとした回路を作成する場合でも、COMポートはよく使われていたと思いますが、いまのパソコンにはシリアルポートはなく、みんなUSBに変わっているのだと思います。こういう人達はUSBを一般の人よりも多く必要としています。
SATAポートは、第3世代の「SATA3」または「SATA6.0」と呼ばれ、HDDやSSDを繋げます。
データ転送速度の理論値は最大6.0Gbpsです。
6000Mbps=750MB/sとなりますが、実効転送速度は600MB/s程度です。
オーバークロック対応 – 仕様・比較
| オーバークロック対応 | |
| X570 | 有 |
| B550 | 有 |
| A520 | 無 |
オーバークロックして楽しみたい方向け情報。
AMD チップセット(Chipset) 500シリーズ まとめ
最終的には、マザーボードがチップセットからどのように機能をまとめて（提供して）くるかによりますが、CPUによって、ある程度の機能制限はかかります。
CPU側のコネクトが、PCIe®4.0であればよし、PCIe®3.0であれば、CPUとチップセットのコネクトはPCIe®3.0になります。
先述したようにPCに求めるもので要求スペックは変わります。
チップセットだけでは機能は決まらず、マザーボードの実装で変わります。
PCに求めるものがアヤフヤな場合、予算が許すならフルスペックのX570にしとけばよし。次点でB550。求めるスペックに叶うならA520で良いでしょう。
以下ではCPUから組み合わせるチップセットを考察してみます。
AMD チップセット 500シリーズに組み合わせる CPU
先に結論を言えば、A520に組み合わせるCPUは、
Ryzen 5 5700G
Ryzen 5 5600G
Ryzen 5 5500
開発コードネーム、Cezanne（セザンヌ）のもの。
PCIeが3.0でCPU、チップセットが揃って無駄がありません。
もしくは、それ以前の互換CPU（持っているなら）
B550は、どのCPUでもカバーしますが、先述のCPUだと機能的に無駄が出ます。
あえて挙げるならば、TDP65Wの、
Ryzen 7 5700X
Ryzen 5 5600X
Ryzen 5 5600
が妥当かと。
X570もB550同様。
Ryzen 9 5950X
Ryzen 9 5900X
Ryzen 7 5800X3D
Ryzen 7 5800X
これらのCPUを選ぶなら、X570が無難。
組み合わせるCPUは、主にAMD Ryzen 5000シリーズになりますが、AMD Ryzen 3000シリーズ プロセッサーから互換性があるとされてます。
ただし、Radeon™ グラフィックス搭載AMD Ryzen™ 3000 シリーズ プロセッサーはX570のみ、B550、A520は不可です。
CPUについて詳しくは、AMD CPU Ryzen 5000シリーズ(AM4) ラインナップ比較、違いをご覧ください。
マザーボード ラインナップ 比較・違い ASRock(アスロック) 編
Intel(インテル) チップセットの状況
Intel(インテル) チップセットもまとめました。
チップセット(プロセッサー)が、DDR4とDDR5の両対応になっています。
マザーボードの仕様でDDR4マザーであったり、DDR5マザーであったりします。
ストレージは、PCIeがGen4 が基本です。高価格マザーはGen5 対応みたいですが実装方法がよくわかりません。
Intel ソケットLGA1700 チップセット600、700シリーズ 一覧比較、機能まとめ
PC 自作 久しぶり過ぎて 昨今の状況不明
2023年4月には、PC(Windows)を一台新調予定。
その為の下調べ。
趣味で自作というわけではなく、同じ予算なら、スペックがややいいものになる。という程度。
昔は、メーカー製の方が安かった。acerやgateway、dellやhpのPCを使っていた時もあります。
(めっちゃ昔話ですみません)
流通が良くなって、それぞれのパーツの値段が手頃となった頃から、家のパソコンは自作PCとなりました。
新調する古いPCのスペックは、
Intel Core i5-2500 3.3GHz
プロセスが32nm、2013年製造終了
メモリーがDDR3で動作周波数1333
16GBで運用
グラフィックス内蔵でグラボ無し
HDDからSSD換装（当初は64GB SSDの2枚でRAID 0）、その後、まともな容量のSSDへの換装と長く使ってきました。
まだ普通には（気長に）動作しますが、流石にもう良いかな、十分に働いてくれました。
（電源を使い回すつもりだったけど、どうだろう）
最近の事が全くわからないので、浦島太郎状態。
調査・確認から。
